知友1：

　　可以達到。很多人印象中金屬3D打印是一層一層粉末燒結起來(lái)的，層間結合肯定不會(huì )太好，有缺陷，力學(xué)性能也不會(huì )超過(guò)傳統成形方式。其實(shí)金屬3D打印層與層之間靠熔池結合，縱向性能并不差，甚至可能會(huì )超過(guò)橫向。隨著(zhù)技術(shù)進(jìn)步，現在金屬3D打印的性能已經(jīng)遠超鑄件，趕超鍛件了。

　　304L不銹鋼，成形態(tài)未經(jīng)熱處理，縱向拉伸試棒。打印層厚：40μm，設備為我公司自主研發(fā)SLM設備。

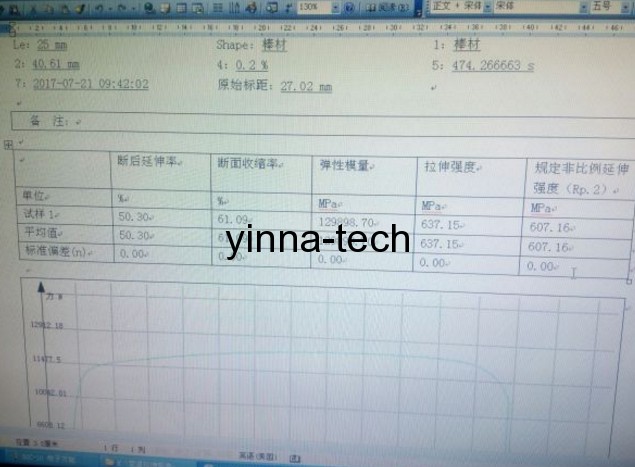

　　可以看出試棒有效段整體收縮，塑性很好。力學(xué)性能結果如下：

　　斷后延伸率超過(guò)50%，斷面收縮率超過(guò)60%，抗拉強度637MPa，屈服強度607MPa。

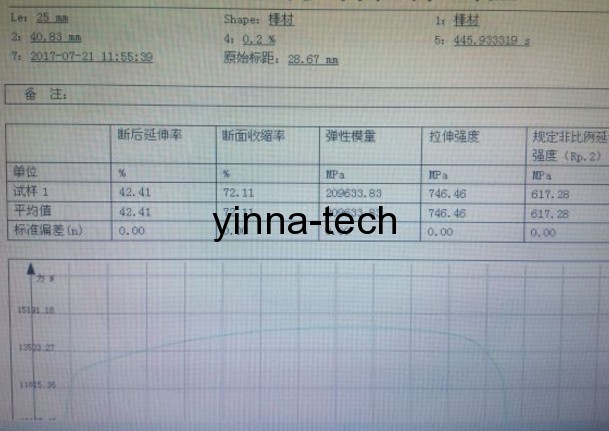

　　接下來(lái)是成形態(tài)橫向拉伸試棒的力學(xué)性能測試結果：

　　斷后伸長(cháng)率超過(guò)40%，斷面收縮率超過(guò)70%，抗拉強度746MPa，屈服強度617MPa。

　　這還是沒(méi)有經(jīng)過(guò)固溶處理的。

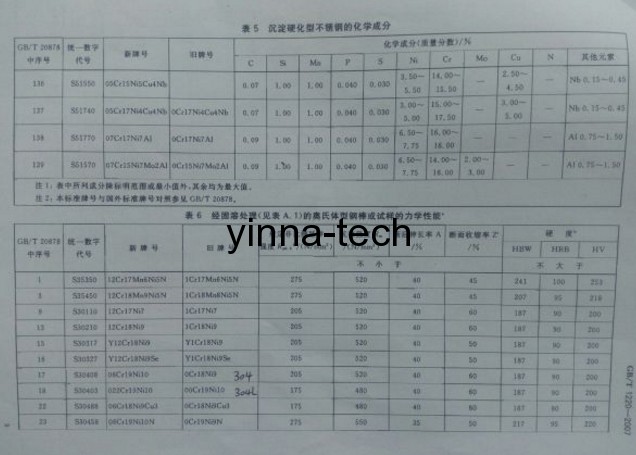

　　看看國標GB/T 1220-2007的規定：

　　抗拉強度不小于480MPa，屈服強度不小于175MPa，斷后伸長(cháng)率不小于40%，斷面收縮率不小于60%。我們成形態(tài)的性能都已經(jīng)達到了國標要求。下午拉固溶后的棒子，有數據再補充?！倘芴幚砗蟮睦彀粜阅芙Y果出來(lái)了：橫向：斷后延伸率：49.93%，斷口收縮率：65.94%，抗拉強度：696.52MPa，屈服強度：435.38MPa，彈性模量：218.6GPa?？v向：斷后延伸率：73.39%，斷口收縮率：72.64%，抗拉強度：616.95MPa，屈服強度：402.12MPa，彈性模量：202.2GPa。固溶處理后，縱向比橫向塑性好，橫向比縱向強度高，都滿(mǎn)足國標要求。

　　知友2：

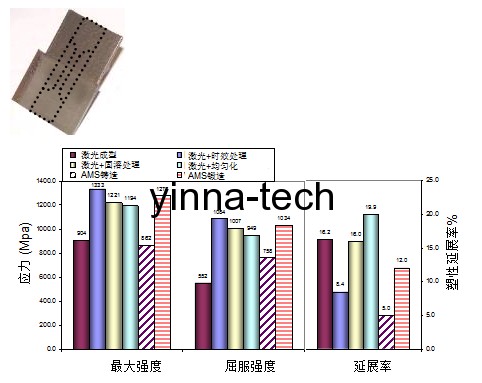

　　以下是我們公司自己做的一個(gè)激光成型的IN718鎳基合金樣品拉伸測試：

　　由測試結果可知，激光成型的產(chǎn)品材料力學(xué)性能是可能超過(guò)鑄造水平，甚至能達到鍛造水平的。由測試結果可知，激光成型的產(chǎn)品材料力學(xué)性能是可能超過(guò)鑄造水平，甚至能達到鍛造水平的。
